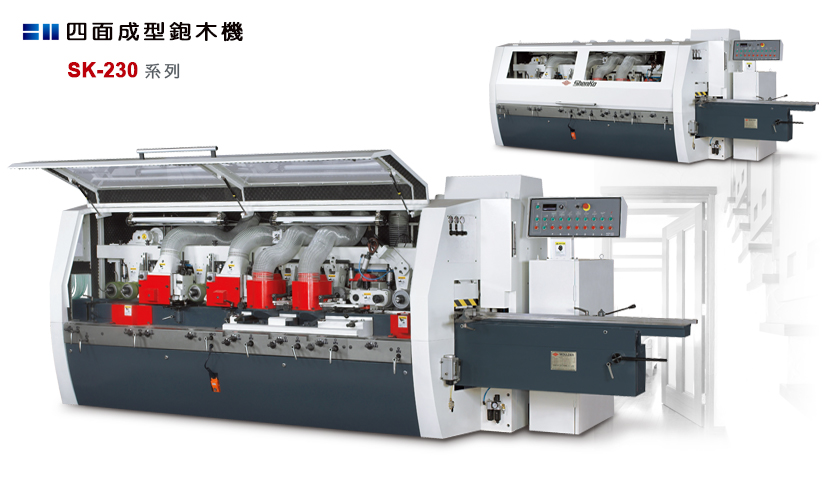

- 以 MOULDTCE 系列為基礎，更進一步地提升各方面機能，不只擁有更強勁的切削馬力，可容納更大範圍的加工厚度，在各項配備的搭配上則增加了更多彈性、及多樣化的選擇。
|
|
|
|
|
|
特 性 |
|
| |
自動送料設備 (選購)
此機構可取代手動送料。提昇整體加工效率，避免人為送料之潛在危險。而且操作者有足夠的時間選擇加工面，確保成品表面之精緻性。
萬能軸 (選配)
傾斜立軸 ±20° (選配)
上刀軸前後壓料裝置
上刀軸前後壓料裝置
桌面帶動輪
此裝置能確實且平順地將木料送入機械，即使是溼度高或是硬度高的木材。此裝置另一功能是降低工作台面之磨損。
入料台面驅動輪
此裝置能確實平順地將木料送入機械，即使是溼度高或是硬度高的木材。
變頻送料系統
送料速度經變頻控制，提供所需的送料速度。可依實際加工需求調整送料速度。速度範圍為6~36 米/分。
刀 軸
本刀軸由兩對軸承支撐，增加刀軸之穩定及降低迴轉時所產生之振動，另有特殊設計之防塵蓋，可防止木屑進入，延長軸承之壽命。
|
|
|
規 格 |
|
| |
型 號 |
SK-230 |
| 加工寬度 |
15~230 mm |
| 加工厚度 |
10~150 mm |
| 入料台面長度 |
2 M |
| 主軸馬力 |
10 HP/15 HP |
| 送料馬力 |
7.5 HP |
| 送料速度 |
6~36 M/min |
| 主軸直徑 |
40 mm (50mm選購) |
| 主軸轉速 |
6,000 RPM |
| 第一下刀軸刀具直徑使用範圍 |
100~160 mm |
| 立軸刀具直徑使用範圍 |
100~180 mm |
| 橫軸刀具直徑使用範圍 |
100~180 mm |
| 進料台面調整範圍 |
10 mm |
| 立式刀頭調整範圍 |
50 mm |
| 水平刀頭調整範圍 |
30 mm |
| 送料輪直徑 |
140 mm x ø35 mm |
| 送料鋼輪寬度 |
25 mm |
| 左刀軸對面送料鋼輪寬度 |
20 mm |
| 送料膠輪寬度 |
50 mm |
| 第一下刀軸最大切削量 |
10 mm |
| 第二右刀軸最大切削量 |
10 mm |
|
|
| |
・ 工作台面硬鉻處理。
・ 本公司保留機械規格、設計特性變更之權利，恕不另行通知。 |
|
|

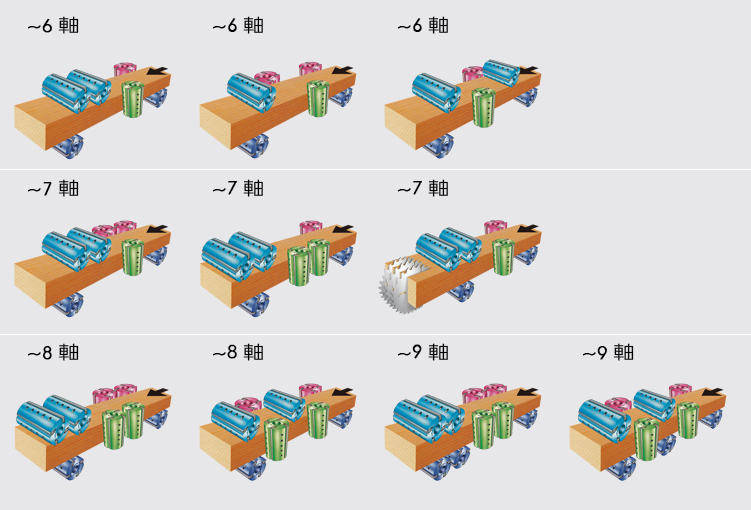

刀軸排列示意圖: 其餘刀軸變化，可依客戶需求訂製 |
|
| |
 |
|
| |
|
|
