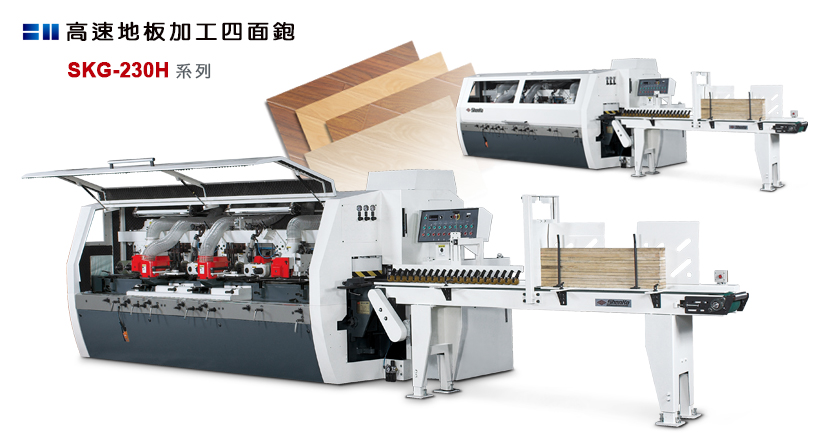

- 針對實木地板以及複合式地板，二段式的送料方式，前段送料機為堆疊送木料用，後段緩衝式送料機是為了讓木料及木料在行進時沒有間隙，以緊密貼合的方式進入機台切削，以達到最大精確度，高速的送料速度，讓生產效能可以大大地提升，在質與量之間，二者兼顧。
|
|
|
|
|
|
特 性 |
|
| |
單段地板送料機特性：
• 地板輸送及中央位置壓料。
• 地板可連續送入機器。地板間無空隙。
• 真空吸引裝置可使木料貼合送料皮帶，減少送料皮帶磨損。
真空地板送料機 : AT-07
• 送料馬達 : 2 HP (變頻控制)
• 送料速度 : 10~80 M/min
• 長度 : 3500 mm
• 附有真空吸引裝置
雙工作台板（選配）
上台板具有溝槽，可減少地板與工作台面之摩擦。除了可延長工作台之使用壽命，而且工作台板磨損時，更換容易。
雙重氣缸壓料輪
立軸部份的雙重氣缸壓料輪，讓木料在高速行進時不會突然翹起，可確保地板榫頭前後端皆精準。
第一下刀軸
第一下刀軸桌面，可選購雙修邊桌面來設定寬度，亦可當一般下刀軸使用。
|
|
|
規 格 |
|
| |
型 號 |
SKG-230H |
| 加工寬度 |
10~230 mm |
| 加工厚度 |
10~120 mm |
| 進料台面長度 |
1.2 M |
| 主軸馬力 |
10 HP & 15HP |
| 送料馬力 |
7.5 HP |
| 送料速度 |
10~60 M/min |
| 主軸直徑 |
40 mm (50 mm 選購) |
| 第一下水平軸轉速 (附正逆轉) |
6,000 RPM |
| 立軸轉速 |
7,200 RPM (8,000 RPM 選購) |
| 上水平刀軸轉速 |
7,200 RPM (8,000 RPM 選購) |
| 第一下刀軸刀具直徑使用範圍 |
100~160 mm |
| 立軸刀具直徑使用範圍 |
110~180 mm |
| 橫軸刀具直徑使用範圍 |
110~180 mm |
| 進料台面調整範圍 |
10 mm |
| 立式刀頭調整範圍 |
50 mm |
| 水平刀頭調整範圍 |
30 mm |
| 送料輪直徑 |
140 x ø35 mm |
| 送料鋼輪寬度 |
25 mm |
| 左刀軸對面送料鋼輪寬度 |
20 mm |
| 送料膠輪寬度 |
50 mm |
| 第一下刀軸最大切削量 |
10 mm |
| 第二右刀軸最大切削量 |
10 mm |
|
|
| |
• 附前段式送料機
• 附緩衝式送料機
• 立軸部份附雙重氣缸壓料輪
• 工作台面硬鉻處理
• 本公司保留機械規格、設計特性變更之權利，恕不另行通知。
|
|
|

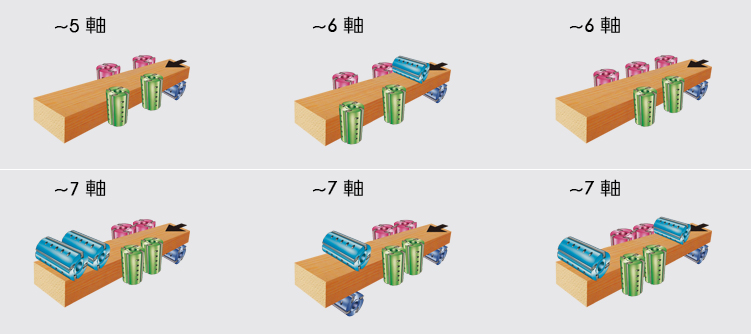

刀軸排列示意圖: 其餘刀軸變化，可依客戶需求訂製 |
|
| |
 |
|
| |
|
|
