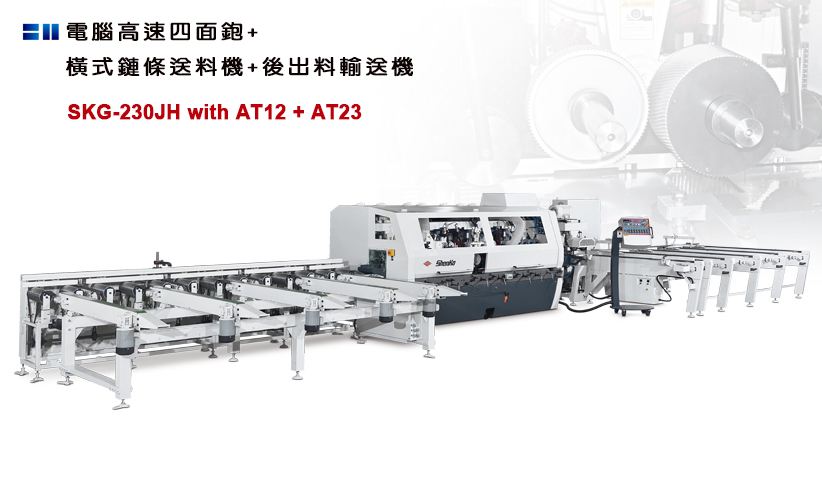

- 森科新一代機種，電腦高速四面鉋，主要用於建築材、壁板、指接料...各式長木料加工，搭配線上磨刀設備以及橫式鏈條送料機，讓成品不單只是擁有光潔的表面，而在加工的效率上更是能大大提升。
|
|
|
|
|
|
特 性 |
|
| |
橫式鏈條送料機 : AT12
• 送料寬度 : 20~230 mm
• 送料高度 : 10~150 mm
• 工作長度 : 1,000~5,000 mm
• 待料區 : 2 M (可依木料尺寸做調整)
• 送料馬力 : 7.5 HP
• 送料速度 : 10~120 M/min
• 送料輪直徑 : ø200 mm
• 橫式鏈條送料馬力 : 3 HP
後出料輸送機 : AT23
• 送料寬度 : 20~230 mm
• 送料高度 : 10~150 mm
• 工作長度 : 1,500 mm~可訂製
• 待料區 : 2 M (可依木料尺寸做調整)
• 送料馬力 : 3 HP
• 送料速度 : 30~140 M/min
• 送料輪直徑 : ø132 mm
• 鏈條送料馬力 : 3 HP
移動式觸控面板
• 採用10.4英吋高解析度觸控螢幕。
• 可記憶多組生產模組。
• 輸入刀頭外徑後，電腦自動校刀，縮短校刀時間。
• 遠端監控 (機械故障遠端排除，生產模組遠端集中管理) 。
• 使用精密螺桿，搭配譯碼器可使精度大大提昇。
• 刀軸定位後，油壓固定以確保定位精度。
• 機械故障顯示，加速故障排除。
沒有裝置線上磨刀設備，木料加工面有明顯刀痕。
裝置線上磨刀設備，加工速度在80米/分以下，加工面不會有刀痕產生。
線上磨刀設備
線上磨刀設備可以延長刀具的使用時間，並使加工表面無刀痕，呈現完美的加工表面。
線上磨刀設備
線上磨刀設備可以延長刀具的使用時間，並使加工表面無刀痕，呈現完美的加工表面。
第一上方送料輪
更強化的第一上方送料輪，內置特殊裝置可使送料不卡料，搭配下方氣壓式工作台面滾輪，則確保送料更為順暢。
機械結構變形分析
機械結構變形分析、規矩共構解析，使得整體機座在轉運時更穩定，維持加工高品質。
|
|
|
|
|
規 格 |
|
| |
型 號 |
SKG-230JH |
| 加工寬度 |
30~230 mm |
| 加工厚度 |
10~150 mm |
| 入料台面長度 (含硬鉻處理) |
1.2 M |
| 主軸馬力 |
20 HP / 25 HP (30HP選購) |
| 送料馬力 |
20HP / 25HP |
| 送料速度 |
10~120 M/min |
| 主軸直徑 |
40 mm (50 mm選購) |
| 主軸轉速 |
6,000 RPM |
| 第一下刀軸刀具直徑使用範圍 |
125~180 mm |
| 立軸刀具直徑使用範圍 |
150~200 mm |
| 橫軸刀具直徑使用範圍 |
150~230 mm |
| 進料台面調整範圍 |
10 mm |
| 立式刀頭調整範圍 |
50 mm |
| 水平刀頭調整範圍 |
30 mm |
| 送料輪直徑 |
200 mm x ø35 mm |
| 送料鋼輪寬度 |
50 mm |
| 左刀軸對面送料鋼輪寬度 |
20 mm (可加寬) |
| 送料膠輪寬度 |
50 mm |
| 第一下刀軸最大切削量 |
10 mm |
|
|
| |
・ 水平刀軸外端軸承支撐。
・ 線上磨刀設備。
・ 工作台面硬鉻處理。
・ 本公司保留机械规格、设计特性变更之权利，恕不另行通知。 |
|
|

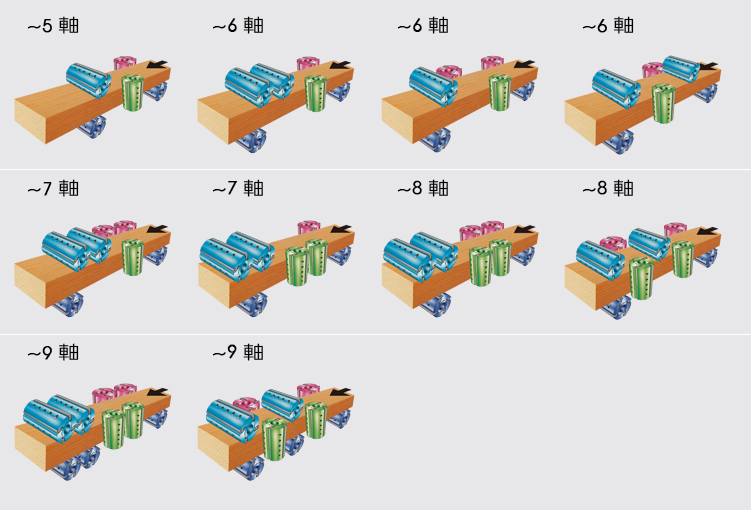

刀軸排列示意圖: 其餘刀軸變化，可依客戶需求訂製 |
|
| |
 |
|
| |
|
|
