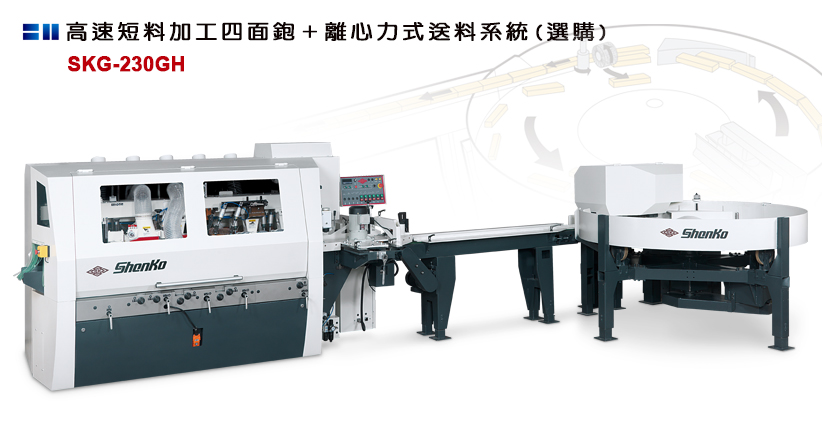

  • 為了能更有效率地節省木材成本,SKG-230GH系列正是為此目而設計,在一般機器加工過後所剩餘的短木料,也能因為此機型的處理後而再度擁有使用價值,配合高速送料裝置,在減少浪費木材成本的情形下,又能快速地提高產能,是擁有最高效率的機種。

特 性


離心力式送料系統(選配)

• 可節省人工進料。

• 降低機械損耗:木料在送料時,由於沒有緊密貼合且連續送料,容易導致機械的損耗。此送料系統可以讓木料在送料行進時沒有間隙。

• 大幅提升效率。手動送料速度只可達 30米/分。但是採用此送料系統,送料速度可高達 60米/分。

離心力式送料系統 : AT-11

• 木料長度 : 150-450 mm

• 最大木料寬度 : 20-100 mm

• 最大木料厚度 : 20-100 mm

• 圓直徑 : 2.1 M

• 送料馬達 : 3 HP

• 馬達 : 1/2 HP x 3

• 送料速度 : 10-60 M/min

最短加工長度 150 mm

短料自動送料裝置

左立軸採氣壓式壓料

送料輪間距縮短。

溝槽導板台面

此溝槽導板台面,適合加工短料或扭曲木料。

皮帶式送料機

• 送料速度 10~80 米/分。

• 加工寬度 35~150 mm。

• 送料速度無段變速,採變頻器控制。送料速度顯示。

• 操作簡易。加工寬度調整容易。

多片鋸(選購)

• 多片鋸只適合使用在6軸機種。

• 多片鋸安裝在第5上刀軸。


規 格

型 號
SKG-230GH
加工寬度 35~230 mm
加工厚度 10~120 mm
最短加工長度 150 mm
進料台面長度 (含硬鉻處理) 1.2 M
主軸馬力 10 HP & 15HP
送料馬力 7.5 HP
送料速度 10~60 M/min
主軸直徑 40 mm (50mm 選購)
主軸轉速 7,200 RPM
第一下刀軸刀具直徑使用範圍 125~160 mm
立軸刀具直徑使用範圍 125~180 mm
橫軸刀具直徑使用範圍 125~180 mm
進料台面調整範圍 10 mm
立式刀頭調整範圍 50 mm
水平刀頭調整範圍 30 mm
送料輪直徑 140 x ø35mm
送料鋼輪寬度 25 mm
左刀軸對面送料鋼輪寬度 20 mm
送料膠輪寬度 50 mm
第一下刀軸最大切削量 10 mm
第二右刀軸最大切削量 10 mm



・ 工作台面硬鉻處理。
・ 上刀軸之氣壓式壓料機構。
・ 左刀軸對面之氣壓式壓料機構。
・ 溝槽台面。
・ 附短料自動送料裝置。
・ 附皮帶式送料機。
・ 我們建議如果加工木料長度在 200 mm 以下,送料速度請保持在 30 米/分左右 。
本公司保留機械規格、設計特性變更之權利,恕不另行通知。

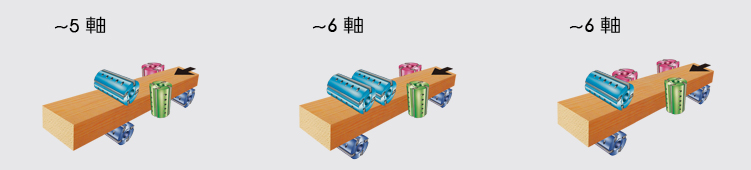

刀軸排列示意圖: 其餘刀軸變化,可依客戶需求訂製
